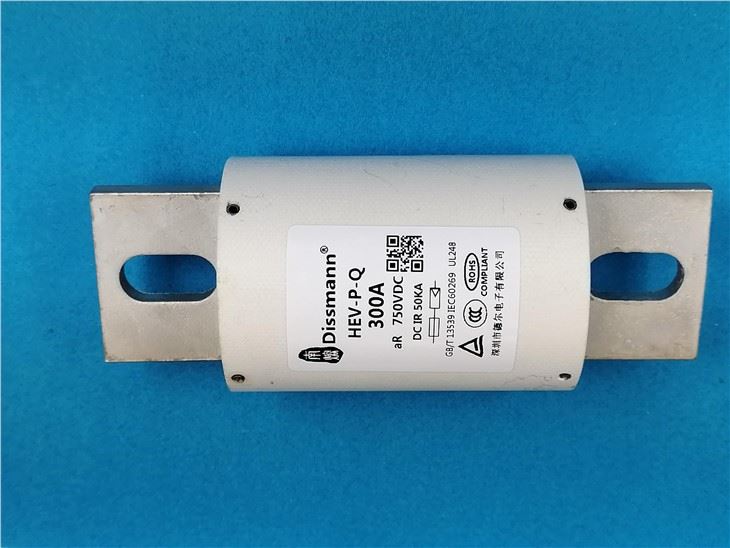

Hoogspanning, lage stroomsterkte, hybride EV-zekering, zekering voor elektrische bedrijfsvoertuigen
HEV-ZEKERING
UL compacte hogesnelheidszekering 500 Vac/dc (UL), 50 tot 400 A
De compacte hogesnelheidszekeringen uit de DISSMANN™-serie hebben ruimtebesparende behuizingsformaten voor het beschermen van halfgeleiderapparaten tot 500 Vac/dc bij vermogens van 50 tot 400 ampère. Beoordelingen
• Volt • 500 Vac/dc (UL)
• Ampère 50-400 A
• Onderbrekende beoordeling
• Max AC – 200 kA • Min AC 400% • Max DC – 50 kA • Min DC 800% Bedrijfsklasse aR Informatie van het Agentschap
• UL, TUV erkend,
• CSA-componentacceptatie, • IEC aR (zelfgecertificeerd) • RoHS-conform • CE
UL compacte hogesnelheidszekering 500 Vac/dc (UL), 50 tot 400 A
De compacte hogesnelheidszekeringen uit de DISSMANN™-serie hebben ruimtebesparende behuizingsformaten voor het beschermen van halfgeleiderapparaten tot 500 Vac/dc bij vermogens van 50 tot 400 ampère. Beoordelingen
• Volt • 500 Vac/dc (UL)
• Ampère 50-400 A
• Onderbrekende beoordeling
• Max AC – 200 kA • Min AC 400% • Max DC – 50 kA • Min DC 800% Bedrijfsklasse aR Informatie van het Agentschap
• UL, TUV erkend,
• CSA-componentacceptatie, • IEC aR (zelfgecertificeerd) • RoHS-conform • CE
Functies
• Vereist tot 48% minder behuizingsruimte om de totale montagegrootte te helpen verkleinen
• Innovatief ontwerp maakt een aanzienlijk kleiner pakket mogelijk zonder dat dit ten koste gaat van de prestaties op het gebied van warmteontwikkeling, waardoor uitgebreid herontwerp van de apparatuur wordt voorkomen
• Wereldwijde acceptatie met UL, CSA, IEC en RoHS voor producten die wereldwijd worden verkocht • Het vastgeschroefde -ontwerp biedt ontwerpflexibiliteit voor installatie in zekeringblokken of directe montage op rails
• Voldoet aan de JASO D622-specificatie voor thermische schokken, vochtigheid en trillingen. • Superieure stroomcyclusprestaties helpen veeleisende toepassingen te weerstaan.
hogesnelheidszekering met volledig bereik 600 Vac/450 Vdc (UL), 1 tot 600 A UL Klasse J hoge snelheid, stroombeperkende zekeringen met volledig bereik- bieden maximale bescherming voor AC- en DC-aandrijvingen en -controllers. De DFJ-zekering uit de UL Klasse J DISSMANN-serie heeft de laagste I2 t van alle vertakte circuitzekeringen om vermogenshalfgeleiderapparaten te beschermen die diodes, GTO's, SCR's en SSR's gebruiken. De DFJ-zekering combineert de prestaties van hogesnelheidszekeringen in een volledig assortiment Klasse J-aftakcircuitpakket, waardoor het gebruik van direct verkrijgbare Klasse J-zekeringblokken, houders en schakelaars mogelijk is. De DFJ maakt gebruik van standaard Klasse J-houders en blokken. Zie sectie 8 voor beschikbare catalogusnummers.
Hogesnelheidszekeringen in Noord-Amerikaanse stijl- voor de bescherming van DC Common Bus, DC-aandrijvingen, stroomomvormers/gelijkrichters en starters met verlaagde nominale spanning.
Noord-Amerikaanse 150 Vac/dc (UL), 70 tot 1000 A Hogesnelheidszekeringen met vastgeschroefde tag in Noord-Amerikaanse stijl, gebruikt voor de bescherming van DC common bus, DC-aandrijvingen, stroomomvormers/gelijkrichters en starters met verlaagde nominale spanning. Nominale waarden • Volt • 150 Vac/dc (UL) • 80 Vdc alleen 1000 A • Ampère 70-1000 A • IR • 100 kA RMS Sym. (70-400 A) • 200 kA RMS Sym. (450-1000 A) • 20 kA bij 150 Vdc (70-800 A) • 100 kA bij 80 Vdc (70-1000 A) Agentschapinformatie • UL erkend • CE
Geschroefde tags in Noord-Amerikaanse stijl en hogesnelheidszekeringen met verzonken- uiteinde voor de bescherming van DC Common Bus, DC-aandrijvingen, stroomomvormers/gelijkrichters en starters met verlaagde nominale spanning. Nominale waarden • Volt 250 Vac/dc (UL) • Ampère 35-2500 A • IR • 200 kA RMS Sym. • 20 kA bij 250 Vdc (35-800 A)
Hogesnelheidszekeringen met vastgeschroefde tags in Noord-Amerikaanse stijl. Deze zekeringen worden uitsluitend ter vervanging geleverd.
Geschroefde tags met hoge snelheid in Noord-Amerikaanse stijl voor de bescherming van DC Common Bus, DC-aandrijvingen, stroomomvormers/gelijkrichters, starters met verlaagde nominale spanning. Nominale waarden • Volt 700 Vac/dc (UL) • Ampère 5-1200 A • IR • 200 kA RMS Sym. • 50 kA bij 700 Vdc (Type A) • 50 kA bij 500 Vdc (Type B)
Geschroefde tags met hoge snelheid in Noord-Amerikaanse stijl voor de bescherming van gemeenschappelijke DC-bussen, gelijkstroomomvormers/gelijkrichters, starters met verlaagde nominale spanning en hoogspanningstractie-omvormers. Nominale waarden • Volt • 1000 Vac • 800 Vdc • Ampère 35-2000 A • IR • 25 kA RMS Sym. (35-200 A) • 100 kA RMS Sym. (250-2000 A) • 50 kA bij 800 Vdc (35-200 A en 450-600 A)
Noord-Amerikaanse accessoires Modulaire zekeringblokken De DISSMANN-serie zekeringblokken biedt de gebruiker ontwerp- en productieflexibiliteit. Twee identieke halve blokken vormen een modulair geheel dat op elke afstand van elkaar op een paneel kan worden gemonteerd om plaats te bieden aan zekeringen van elke lengte.
Zekeringblokken uit de DISSMANN-serie maken gebruik van een vertinde- connector voor draadafsluiting en warmteafvoer) en een geplateerde-stalen draadeind voor bevestiging van zekeringen. Het connectortypeblok is beschikbaar in de weergegeven configuraties.Fabrikant van Dissmann-zekeringen, met 20 jaar ervaring,betrouwbare en concurrerende kwaliteit, prijs en diensten,Neem voor meer informatie contact met ons op.
